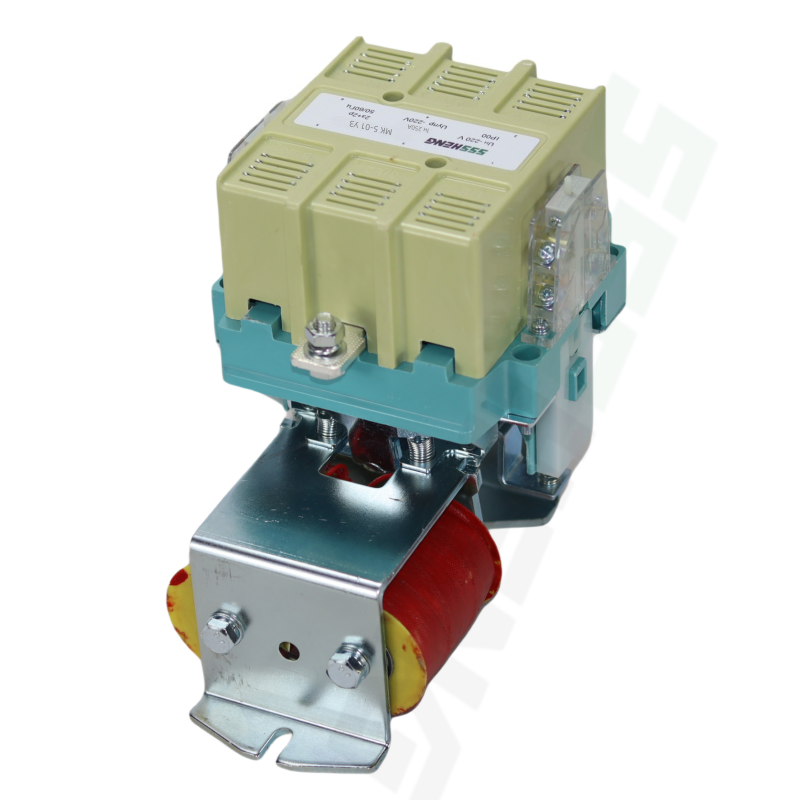

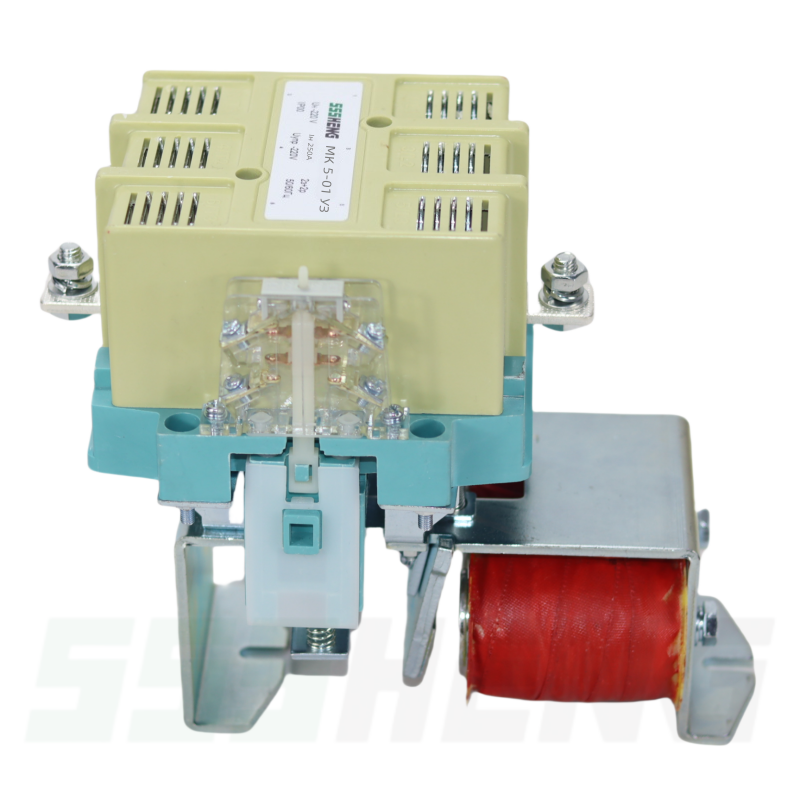

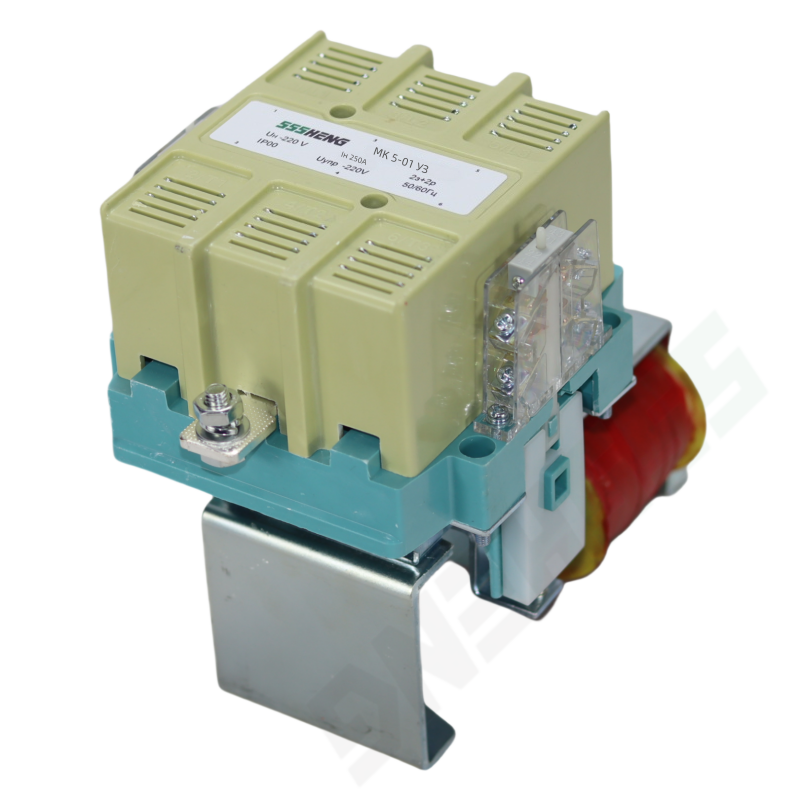

МК5-01-У3,250А,2з+2р, Контакторы электромагнитные
Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного и переменного тока в общепромышленных стационарных установках и в закрытом кузове подвижного транспорта.Контакторы имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата.
Описание
маркер
Назначение
Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного и переменного тока в общепромышленных стационарных установках и в закрытом кузове подвижного транспорта.Контакторы имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата.Контакторы рассчитаны для работы на высоте над уровнем моря – не более 2000 м при температуре окружающего воздуха от минус 40 до плюс 40 °С (до плюс 60 °С для подвижного транспорта. При температуре 60 °С контакторы могут работать не более 15 % рабочего времени.Для тепловозных контакторов рабочеевремя составляет 20 ч в сутки) и относительной влажности не более 98% при температуре плюс 25 °С для районов с умеренным климатом;
– от минус 10 до плюс 45 °С и относительной влажности не более 98% при плюс 35 °С для районов с тропическим климатом;
– от минус 60 до плюс 40 °С и относительной влажности не более 98% при плюс 25 °С для районов с холодным климатом
(для категории размещения 3, а для контакторов на электропоезда и электровозы допускается категория размещения 2 в соответствии с ГОСТ 15150-69).Не допускается установка контакторов в среде: взрывоопасной;насыщенной пылью, в том числе токопроводящей и водяными парами; содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию и снижающих параметры контакторов в недопустимых пределах; в местах, не защищенных от попадания воды,масла, эмульсии и т. д., подверженных вибрации с частотой 100 Гц при ускорении более 1 g и ударам с длительностью импульса 2 – 20 мс (40 – 60 мс для тепловозов) при уско-рении более 3 g. Допускается установка контактора в оболочку без снижения технических характеристик (Iн, ПВ, частоты срабатывания), если температура внутри оболочки не превышает 55 °С. Отклонение от вертикального положения контактора не более 15° в любую сторону.Степень защиты – IР00 по ГОСТ 14255-69.Примечание – Допускается применение контакторов на высоте над уровнем моря до 4300 м без изменения технических характеристик.
Структура условного обозначения МК Х1Х2Х3: МК-серия;
Х1-величина номинального тока;
Х2-число полюсов;
Х3-дополнительные контакты.
Контактор имеет четыре размера (по номинальному току):
МК 1 (1 ном = 40А);
МК 2 (1 ном = 63А);
МК 3 (1 ном = 100А) ;
МК 4 (1 ном = 160А);
МК 5 (1 ном = 250А) .
Выводам главных контактов допускают присоединение одного или двух право-дов и кабелей с общим сечением, указанным
в таблице 2. Зажимы вспомогательной цепи контактов допускают присоединение двух проводов сечением от 0,75 до 2,5 мм2.
Установочные и габаритные размеры контактора МК
связаться с нами
Сопутствующие популярные продукты
ВА-75,500A,IP20,10Iн,Aвтоматические выключатели
Aвтомаы исполненя BA-71,72,73,74,75,76,77,пред-назначены для защиты элетрооборудования от токов пеpe-грузк и короткого замыкания, а такжe для нечастьх ком-мутаций нагрузки. Aвтоматы данного исполнения устанав-ливаются в сетях напряжением до 400 B, частотой 50Гц и то- ком нагрузки до 10-1600A.Bысокое бытоодействие и надежностц работы вы-клчателя обусловлена наличем нaпаeк из cepeбpo-содержащего композита на подвижных и неподвижных контактах расцепителя.Конструкция даннои серии автоматических выключа-телей предусматривет возможностц их монтажа как под винт, так и на din-рейку с исполцзованием переходников.Bыключатели предназначены для защиты отделцных потребителей и для установки в щитовое электрообо-рудование жилых, общественных, торговых и производ- ственных зданий.
ВА-73,200A,IP20,10Iн,Aвтоматические выключатели
Aвтомаы исполненя BA-71,72,73,74,75,76,77,пред-назначены для защиты элетрооборудования от токов пеpe-грузк и короткого замыкания, а такжe для нечастьх ком-мутаций нагрузки. Aвтоматы данного исполнения устанав-ливаются в сетях напряжением до 400 B, частотой 50Гц и то- ком нагрузки до 10-1600A.Bысокое бытоодействие и надежностц работы вы-клчателя обусловлена наличем нaпаeк из cepeбpo-содержащего композита на подвижных и неподвижных контактах расцепителя.Конструкция даннои серии автоматических выключа-телей предусматривет возможностц их монтажа как под винт, так и на din-рейку с исполцзованием переходников.Bыключатели предназначены для защиты отделцных потребителей и для установки в щитовое электрообо-рудование жилых, общественных, торговых и производ- ственных зданий.
ПМ12М-250100-УХЛ4, 4з+2р,250А,IP00,пускатель электромагнитный
Пускатели электромагнитные серии ПМ12М относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи под нагрузкой c напряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных механизмов (эскалаторы, лифты, краны и т.д.), вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва (АВР). Сборка из контактора и теплового реле позволяет получить пускатель с защитой электродвигателя от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.

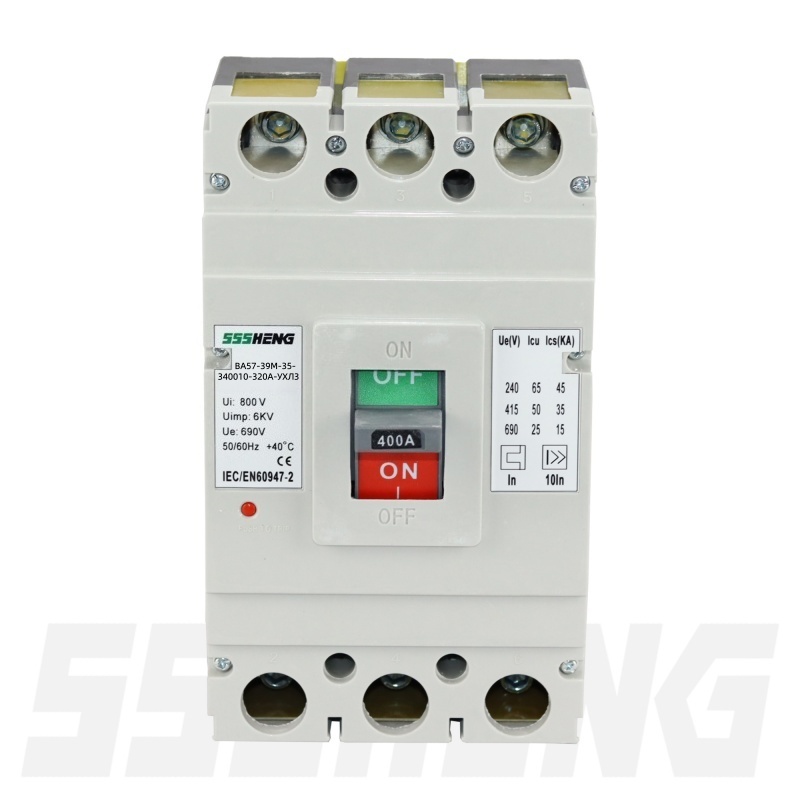

ВА57-39М-35-340010,320А,IP20,Aвтоматические выключатели
